    TL型钢制拖链

    时间:2010-12-30 09:04 作者:机床附件 点击:



    TL型钢制拖链1
    拖链外观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床,机械设备在国际市场的竞争能力.
    TLG 型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置 ( 允许不用支撑轮 ) 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等 . 其弯曲半径为 100 - 600mm 链板高度为 50 - 150mm, 可任意选用.
    TLG 型钢制拖链其使用行程最大为 40 米,适用于所有传动方式.可随意加长和缩短.此外,可通过改变销轴获得改变弯曲半径.

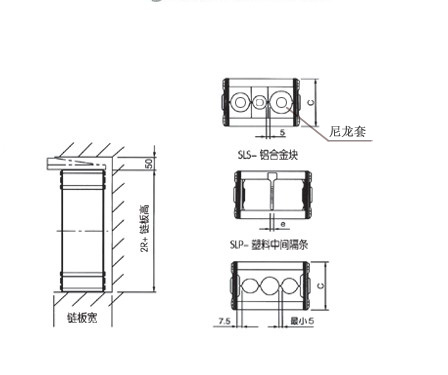

    拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm
    链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过 300mm ,拖链的长度超过4m 时出于稳定性原因,应考虑选择加大一号规格的拖链.
    弯曲半径要根据电缆的最大直径选择并应达到电缆直径的 10 倍.弯曲半径可根据所给表格选择100 -600mm ,行程小的可相应选择较小的半径.

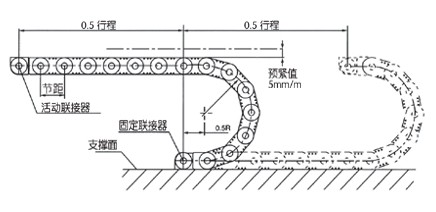

    拖链的长度=1/2行程+4个弯曲半径, 这只适用于当固定联结是在行程的中点时.

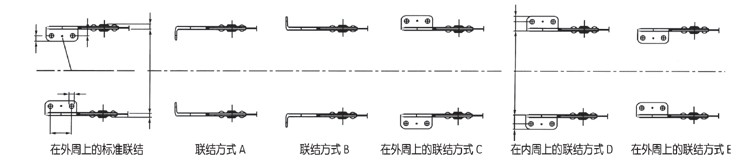

    拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周.

    TL型钢制拖链2
    TL型钢制拖链3
    TLG型钢制拖链主要参数及支撑尺寸

    型号
    弯曲半径 R(mm)
    节距
    a
    c
    d
    e
    f
    g
    h
    k
    允许不用支撑轮时
    重量 100mm
    长度m
    负载kg/m
    TLG75
    100/150/200/250/300
    75
    31
    50
    8
    4
    30
    12
    9
    15
    3/2/2
    20/30/30
    4.90/4.80/5050
    TLG100
    150/200/250/300/400
    100
    49
    75
    10
    4
    50
    17
    11
    21
    4/3/3
    25/40/40
    9.10/9.10/10.00
    TLG125
    200/250/300/400/500
    125
    68
    100
    14
    4
    70
    22
    13
    28
    6/4/4
    30/50/50
    18.10/18.10/19.30
    TLG175
    250/300/400/500/600
    175
    118
    150
    14
    8
    115
    26
    13
    32
    10/8
    10/30
    25.00
    TL型钢制拖链4
    TLG125
    300
    1000
    320
    型号
    半径
    长度
    支撑板宽度
    TLG型的多种不同支撑板:

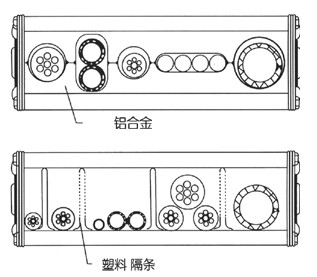

    TLG 铝合金型拖链与一般拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板宽或达 1000mm,在最高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到最佳保护.我们每二节链板提供一条支撑板.如每一节均需支撑板,请在订货时,订银色铝合金护板的拖链.订货型号为 325525/625 .进一步的了解请参见下图"银色护板". TLG 铝合金型是解决较大钢链的唯一的解决办法.支撑板可根据使用者的要求生产.牢固的结构,使支撑板宽度可达到 1200mm . TLG 型带塑料隔条,可随意移动调节位置,进行多种分隔,见右图.如果电缆规格多,可选用此经济的装置.

    TL型钢制拖链5
