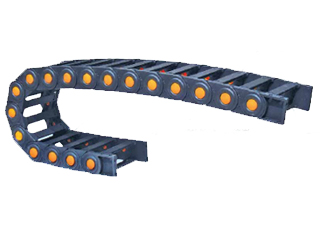

塑料拖链的结构
(1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如.
(2)相同系列的拖链的内高,外高,节距相同,拖链内宽,弯曲半径R可有不同的选择.

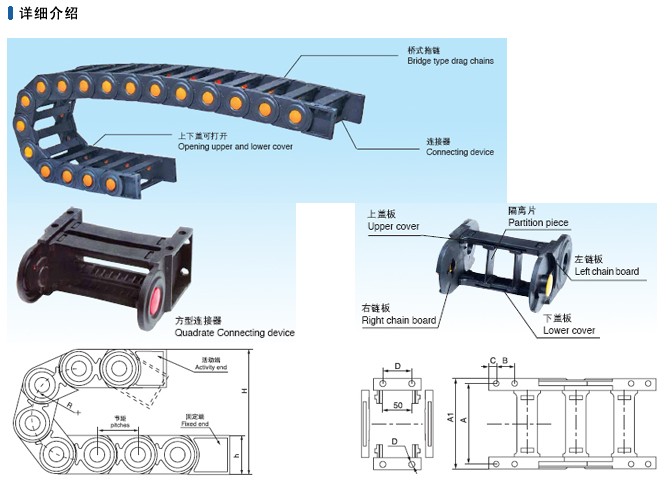

(3)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆,油管,气管,水管等放入拖链.
(4)另可提供分隔片,将链内空间按需要分隔开.
塑料拖链的基本参数
(1)材料:增强尼龙,具有较高的压力和抗拉负荷,良好的韧性,高弹性和,阻燃,高低温时性能稳定,可以使用在室外.
(2)抗耐性:耐油,耐盐,并有的耐酸,耐碱能力.
(3)运行速度和加速度(具体速度,加速度视运行情况而定).
(4)运行寿命.
| 15系列 | 内腔 | 外腔 | 半径 | |
| 25分体组系列 | 25*38 | 40*56 | 59 | R55 R75 R100 R125 |
| 25*58 | 40*76 | 79 | ||
| 25*78 | 40*96 | 99 | ||
| 25*102 | 40*120 | 123 | ||
| 35系列 | 35*50 | 55*76 | 84 | R75 R100 R125 R150 |
| 35*60 | 55*86 | 94 | ||
| 35*75 | 55*101 | 109 | ||
| 35*100 | 55*126 | 134 | ||
| 35*125 | 55*151 | 159 | ||
| 35*150 | 55*176 | 184 | ||
| 35*175 | 55*201 | 209 | ||
| 35*200 | 55*226 | 234 | ||
| 45系列 | 45*50 | 66*80 | 88 | R75 R100 R125 R150 |
| 45*60 | 66*90 | 108 | ||
| 45*75 | 66*105 | 113 | ||
| 45*100 | 66*130 | 138 | ||
| 45*125 | 66*155 | 163 | ||
| 45*150 | 66*180 | 188 | ||
| 45*175 | 66*205 | 213 | ||
| 45*200 | 66*230 | 238 | ||
| 56系列 | 56*95 | 84*132 | R150 R200 R250 R300 |
|
| 56*125 | 84*162 | |||
| 56*150 | 84*186 | |||
| 56*175 | 84*212 | |||
| 56*200 | 84*236 | |||
| 56*250 | 84*286 | |||
| 56*300 | 84*336 | |||
| 62系列 | 62*95 | 90*132 | R150 R200 R250 R300 |
|
| 62*125 | 90*162 | |||
| 62*150 | 90*186 | |||
| 62*172 | 90*212 | |||
| 62*200 | 90*236 | |||
| 62*250 | 90*286 | |||
| 62*300 | 90*336 | |||
