    桥式工程塑料拖链

    时间：2011-01-05 09:34　作者：机床附件　点击：次
    　

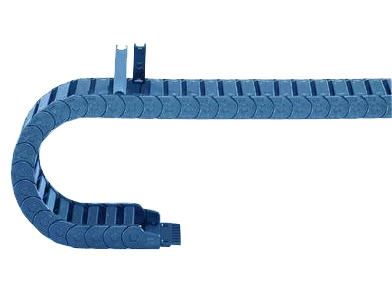

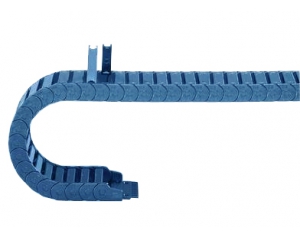

    桥式工程塑料拖链
    工程塑料拖链用途和特点 　　
    (1)塑料拖链适合于使用在往复运动的场合,能够对内置的电缆,油管,气管,水管等起到牵引和保护的作用. 　　
    (2)拖链的每一节都能打开,便于安装和维修.运动时噪音低,耐磨,可高速运动. 　　
    (3)拖链已被广泛应用于数控机床,电子设备,石材机械,玻璃机械,门窗机械,注塑机,机械手,超重运输设备,自动化仓库等. 　　

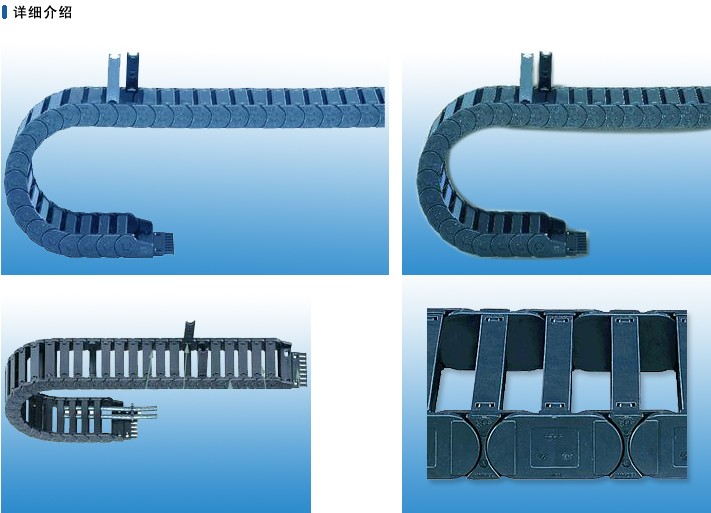

    拖链的结构 　　
    (1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如. 　　
    (2)相同系列的拖链的内高,外高,节距相同,拖链内宽,弯曲半径R可有不同的选择. 　　
    (3)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆,油管,气管,水管等放入拖链. 　　
    (4)另可提供分隔片,将链内空间按需要分隔开.

    桥式工程塑料拖链1

    15系列 内腔 外腔 半径
    15*15 20*25 R28
    R30
    15*20 20*30
    15*35 20*45
    15*40 20*52
    15*50 20*62
    18系列 18*18 26*30 R38
    R50
    R75
    R100
    18*25 26*37
    18*35 26*47
    18*50 26*62
    18*60 26*72
    25连体系列 25*25 35*40 R38
    R50
    R75
    R100
    25*38 35*54
    25*50 35*65
    25*60 35*75
    25*75 35*90
    25*103 35*118
    25分体组系列 25*38 40*56 59 R55
    R75
    R100
    R125
    25*53 40*71 74
    25*58 40*76 79
    25*78 40*96 99
    25*102 40*120 123
    35系列 35*50 55*76 84 R75
    R100
    R125
    R150
    35*60 55*86 94
    35*75 55*101 109
    35*100 55*126 134
    35*125 55*151 159
    35*150 55*176 184
    35*175 55*201 209
    35*200 55*226 234
    45系列 45*50 66*80 88 R75
    R100
    R125
    R150
    45*60 66*90 108
    45*75 66*105 113
    45*100 66*130 138
    45*125 66*155 163
    45*150 66*180 188
    45*175 66*205 213
    45*200 66*230 238
    56系列 56*95 84*132 R150
    R200
    R250
    R300
    56*125 84*162
    56*150 84*186
    56*175 84*212
    56*200 84*236
    56*250 84*286
    56*300 84*336
    62系列 62*95 90*132 R150
    R200
    R250
    R300
    62*125 90*162
    62*150 90*186
    62*172 90*212
    62*200 90*236
    62*250 90*286
    62*300 90*336
    80系列 80*95 109*132 R150
    R200
    R250
    R300
    80*125 109*186
    80*150 109*186
    80*175 109*212
    80*200 109*236
    80*250 109*286
    80*300 109*336
