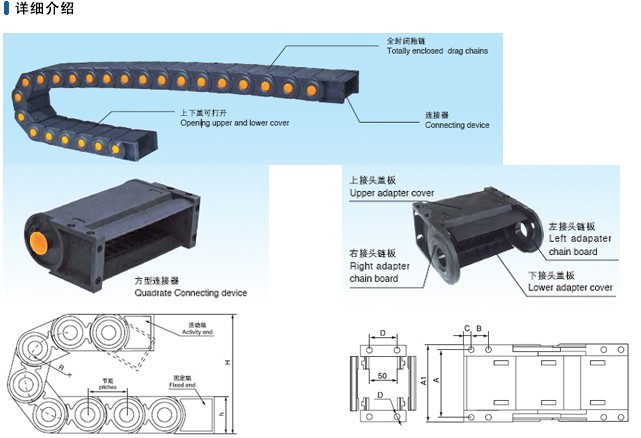

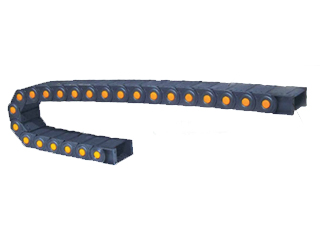

塑料拖链按结构分为桥式拖链和全封闭拖链.
塑料拖链的型号主要是内部高度和内部宽度确定拖链型号,也可根据外高和外宽来订.
塑料拖链的型号有7*7,10*10,10*15,15*15,15*20,15*35,15*40,15*40,15*50,18*18,18*25,18*35,18*50,18*60,25*25,25*38,25*57,25*77,25*103,35*50,35*60,35*75,35*100,35*125,35*150,35*175,35*200,45*50,45*60,45*75,45*100,45*125,45*150,45*200,56*95,56*125,56*175,56*200,56*300还有62,65,80系列等拖链.
按原料分为原包塑料和塑料,尼龙的含量多少决定了拖链的使用强度和以及运行起来的噪音大小.尼龙含量从5%-17%不等,但超不过19%.
| 15系列 | 内腔 | 外腔 | 半径 | |
| 25分体组系列 | 25*38 | 40*56 | 59 | R55 R75 R100 R125 |
| 25*53 | 40*71 | 74 | ||
| 25*78 | 40*96 | 99 | ||
| 25*102 | 40*120 | 123 | ||
| 35系列 | 35*50 | 55*76 | 84 | R75 R100 R125 R150 |
| 35*60 | 55*86 | 94 | ||
| 35*75 | 55*101 | 109 | ||
| 35*100 | 55*126 | 134 | ||
| 35*125 | 55*151 | 159 | ||
| 35*150 | 55*176 | 184 | ||
| 35*175 | 55*201 | 209 | ||
| 35*200 | 55*226 | 234 | ||
| 45系列 | 45*60 | 66*90 | 108 | R75 R100 R125 R150 |
| 45*75 | 66*105 | 113 | ||
| 45*100 | 66*130 | 138 | ||
| 45*125 | 66*155 | 163 | ||
| 45*150 | 66*180 | 188 | ||
| 45*175 | 66*205 | 213 | ||
| 45*200 | 66*230 | 238 | ||
| 56系列 | 56*95 | 84*132 | R150 R200 R250 R300 |
|
| 56*125 | 84*162 | |||
| 56*150 | 84*186 | |||
| 56*175 | 84*212 | |||
| 56*200 | 84*236 | |||
| 56*250 | 84*286 | |||
| 62系列 | 62*95 | 90*132 | R150 R200 R250 R300 |
|
| 62*125 | 90*162 | |||
| 62*150 | 90*186 | |||
| 62*172 | 90*212 | |||
| 62*200 | 90*236 | |||
| 62*250 | 90*286 | |||
