钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链扳经镀铬处理外形效果新颖结构合理,灵巧强度高,钢性好不变形,安装方便,使用可靠,易拆装,这一点与新型拖链相似,尤其是采用高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂.链板的高度,也就是支撑板的高度,是由电缆最大直径决的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链.
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.

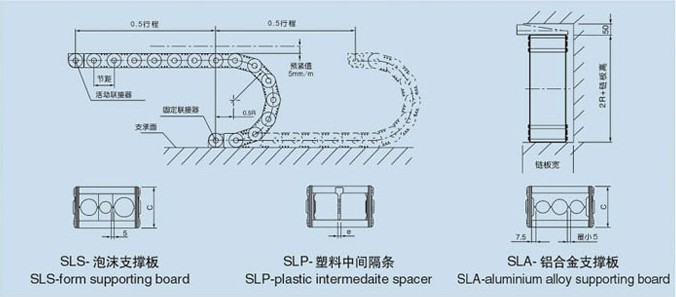

拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.

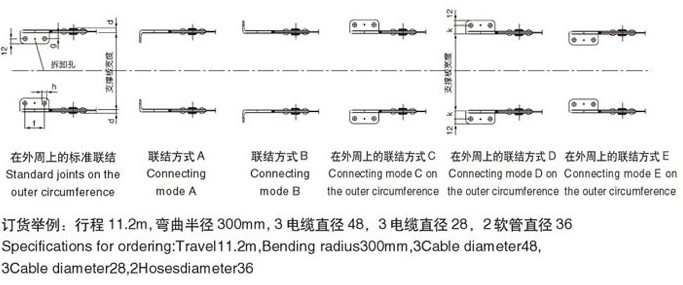

拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.
TLGA型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度为35-150mm,可任意选用.
TLGA型钢制拖链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外,可通过改变销轴获得改变弯曲半径.
拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔量为5mm.
链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,抑链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链.
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结 是在行程的中点时.
拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.
| 型号 Type |
弯曲半径(mm) Bending radius |
节距 Pitch |
a | c | d | e | f | g | h | k | 允许不用支承轮时 When non-support wheel is allowed 长度m 负载Kg/m Length load |
重量 Weight 100mm |
|
| TLGA10 | 50/100/1500/200 | 50 | 19 | 35 | 5.5 | 3 | 20 | 7.5 | 7 | 9.5 | 3 | 4 | 2.30 |
| TLGA20 | 100/150/200/250/300 | 75 | 31 | 50 | 8 | 4 | 30 | 12 | 9 | 15 |
3/2/2 |
20/30/30 | 4.90/4.80/5.50 |
| TLGA30 | 150/200/250/300/400 | 100 | 49 | 75 | 10 | 4 | 50 | 17 | 11 | 21 | 4/3/3 | 25/40/40 | 9.10/9.10/10.0 |
| TLGA40 | 200/250/300/400/500 | 125 | 68 | 100 | 14 | 4 | 70 | 22 | 13 | 28 | 6/4/4 | 30/50/50 | 18.10/18.10/19.30 |
| TLGA50 | 250/300/400/500/600 | 175 | 118 | 150 | 14 | 8 | 115 | 26 | 13 | 32 | 10/8 | 10/30 | 25.00 |
